0.96 pulgadas Mini TFT Display 80 X 160 Display Pantalla LCD IPS ST7735S IC

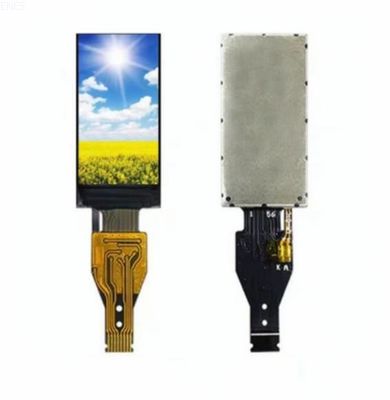

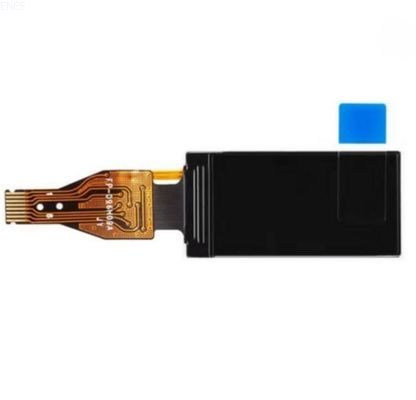

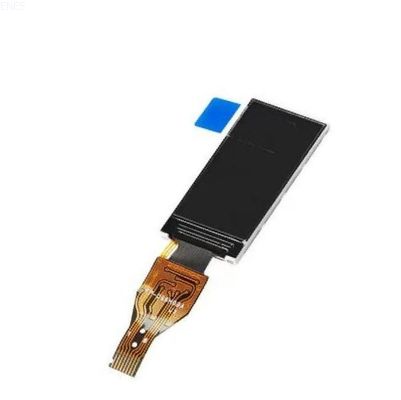

Ampliación de imagen : 0.96 pulgadas Mini TFT Display 80 X 160 Display Pantalla LCD IPS ST7735S IC

Datos del producto:

Place of Origin:	Shenzhen China
Nombre de la marca:	ESEN
Certificación:	ISO9001/ISO14001
Model Number:	T096C08

Pago y Envío Términos:

Minimum Order Quantity:	1000PCS
Precio:	Please make an enquiry
Packaging Details:	All the products are packed in right way
Delivery Time:	3-4 weeks
Payment Terms:	T/T,L/C
Supply Ability:	300K/mth

Contacto

Descripción detallada del producto

P/N:	T096C08	Size (inch):	0.96 inch(Diagonal)
Resolución:	80 ((H) RGB x 160 ((V)	Dot pitch:	0.135(H) x 0.1356(V) mm
Área activa:	10.8 ((H) x 21.7 ((V) mm	Module size:	13.5(H) x 27.95(V) x1.5Max(D) mm
unidad de circuito integrado:	ST7735S	Luminance(cd/m2):	400 (TYP)
Operating Temp.:	-20℃~ + 70℃	Storage Temp.:	-30℃~+ 80℃
Resaltar:	0.96 en Mini pantalla TFT , Display TFT pequeño de 80 x 160 , Pantalla de pantalla LCD de la pantalla ST7735S

Mini pantalla TFT de 0.96 pulgadas 80 x 160 Pantalla LCD Pantalla IPS ST7735S IC

Atributos del producto

Atributo	Valor
P/N	T096C08
Tamaño (pulgada)	0.96 pulgadas (diagonal)
Resolución	80 (H) RGB x 160 (v)
Tono de punto	0.135 (h) x 0.1356 (v) mm
Área activa	10.8 (h) x 21.7 (v) mm
Tamaño del módulo	13.5 (h) x 27.95 (v) x1.5max (d) mm
Impulso	ST7735S
Luminancia (CD/M2)	400 (typ)
Temperatura operativa.	-20 ℃ ~ + 70 ℃
Temperatura de almacenamiento.	-30 ℃ ~+ 80 ℃

Descripción del Producto

Esta pantalla en el automóvil de 0.96 pulgadas es pequeña con ultra tamaño, por lo que puede caber en el lugar más pequeño dentro del automóvil. La resolución 80 × 160 proporciona necesidades básicas de visualización de información. La tecnología IPS proporciona un ángulo de visión completo, lo que permite una visibilidad clara del contenido de la pantalla desde cualquier ángulo. Los datos de la interfaz SPI se transmiten de manera eficiente, garantizando una calidad de imagen estable para una experiencia de lectura conveniente y más clara.

Especificaciones clave

1. Descripción general

T096C08 es un módulo LCD TFT 80RGBX160 DOT-Matrix TFT compuesto por un panel LCD TFT, ICS del controlador, FPC y una unidad de luz de fondo.

2. Definición de pin

El conector FPC se utiliza para la interfaz electrónica del módulo.

NO.	Símbolo	Descripción
1	Leda	Anodo LED
2	Gnd	Tierra de poder
3	REINICIAR	Esta señal restablecerá el dispositivo, la señal está activa baja
4	RS	Mostrar el pin de selección de datos/comando en la interfaz serie de 4 líneas
5	SDA	Pin de entrada/salida de interfaz SPI
6	SCL	Este pin se usa para ser el reloj de interfaz de serie
7	VDD	Fuente de alimentación para analógico
8	CS	Pin de selección de chips, habilitación baja, desactivación alta

3. Características eléctricas

3.1 Calificación máxima absoluta

Parámetro	Símbolo	Mínimo	Máximo	Unidad
Voltaje de suministro (E/S)	VDD	-0.3	4.6	V
Voltaje de suministro analógico	Vddio	-0.3	4.6	V
Voltaje de entrada lógica	Empuje	-0.3	VDD+0.3	V
Temperatura de operación	Arriba	-20	70	℃
Temperatura de almacenamiento	TST	-30	80	℃

3.2 Características del modelo

Parámetro	Símbolo	Mínimo	Típico	Máximo	Unidad
Voltaje para la luz de fondo del LED	VBL	2.9	3.0	3.1	V
Voltaje de suministro para la lógica	VDD	2.5	2.8	3.3	V
