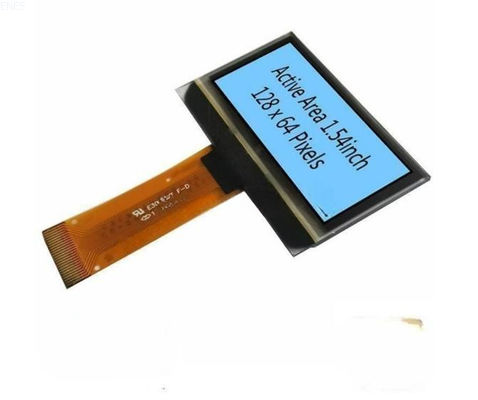

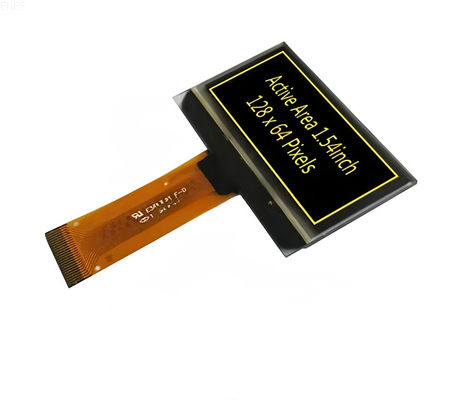

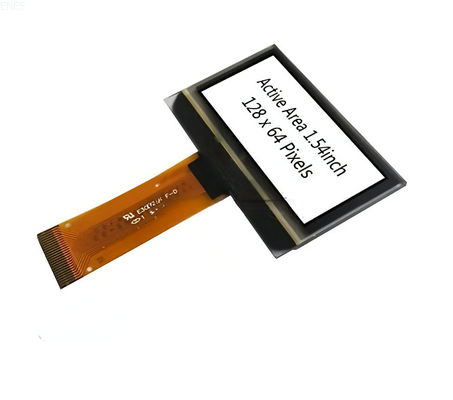

1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309

1.5'' 1.54'' OLED LCD Display 128x64 24 Pin I2C SPI Parallel Interface SSD1309
1.5'' 1.54'' OLED LCD Display 128x64 24 Pin I2C SPI Parallel Interface SSD1309
video play

Ampliación de imagen :  1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309

Datos del producto:
Lugar de origen: China de Shenzhen
Nombre de la marca: ESEN
Certificación: ISO9001/ISO14001
Número de modelo: TX154PM2864KLBTG01-C24 y sus componentes
Pago y Envío Términos:
Cantidad de orden mínima: 1000 unidades
Precio: Please make an enquiry
Detalles de empaquetado: Todos los productos están envasados correctamente.
Tiempo de entrega: Entre 2 y 4 semanas
Condiciones de pago: T/T, L/C
Capacidad de la fuente: 300 K/mth
Contacto
Descripción detallada del producto
Size: 1.54 inch Display Mode:: Passive Matrix
Display Color: Monochrome (White) Drive Duty: 1/64 Duty
Outline Drawing: According to the annexed outline drawing Number of Pixels: 128 x 64
Tamaño del panel: 42.04 x 27.22 x 1.4 (mm) Active Area: 35.052 x 17.516(mm)
Pitch de los píxeles: 0.274x0.274 ((mm) Pixel Size: 0.254 x 0.254 (mm)
IC del controlador: SSD1309 FPC Number: NFP1309-01
Interface: 8-bit 68XX80XX Parallel, 4-Wire SPl, 12C FPC Connecting Mode: 24 Pin Soldering FPC
Luminancia: 150CD/M2 Peso: 3.28 (g)
Operating Temperature: -40~85°C
Resaltar:

1Display LCD OLED de 54'

,

1Display LCD OLED de 5'

,

Display LCD OLED de 128x64

Pantalla LCD OLED de 1.5'' 1.54'' 128x64 24 pines I2C SPI Interfaz Paralela SSD1309
Especificaciones del Producto
Atributo Valor
Tamaño 1.54 pulgadas
Modo de Visualización Matriz Pasiva
Color de Pantalla Monocromo (Blanco)
Ciclo de Trabajo 1/64 Ciclo de Trabajo
Dibujo de Contorno Según el dibujo de contorno adjunto
Número de Píxeles 128 x 64
Tamaño del Panel 42.04 x 27.22 x 1.4 (mm)
Área Activa 35.052 x 17.516(mm)
Paso de Píxel 0.274x0.274(mm)
Tamaño del Píxel 0.254 x 0.254 (mm)
IC del Controlador SSD1309
Número FPC NFP1309-01
Interfaz Paralelo de 8 bits 68XX80XX, SPI de 4 hilos, I2C
Modo de Conexión FPC FPC de soldadura de 24 pines
Luminancia 150cd/m2
Peso 3.28 (g)
Temperatura de Funcionamiento -40~85°C
Descripción del Producto

X154-2864KLBTG01-C24 Módulo de Pantalla OEL Tipo Plegable Número de Píxeles: 128 x 64, Monocromo, Paquete COG

Área Activa / Mapeo de Memoria y Construcción de Píxeles
1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 0
Dibujo Mecánico
1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 1
Definición de Pines
1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 2 1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 3 1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 4
Componentes Recomendados
Condensadores:
  • C1, C2: 1μF / 16V, X5R
  • C3: 2.2μF /25V
  • C4: 4.7μF / 25V, X7R
  • C5: 0.1μF/ 25V, X7R
Resistencias:
  • R1, R2: 47kΩ
  • R3: 910KΩ, R3 = (Voltaje en IREF - VSS) / IREF
Transistores:
  • Q1: FDN338P
  • Q2: FDN335N

Notas: VDD: 1.65V~3.3V VCC_IN: 11.5~12.5V

1.5''1.54''OLED pantalla LCD 128x64 24 pin I2C SPI Interfaz paralela SSD1309 5

Características de Temporización de la Interfaz Serie: (SPI de 4 hilos)
