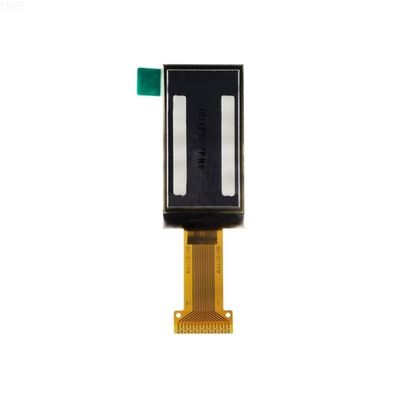

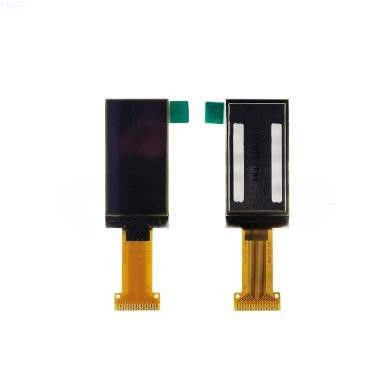

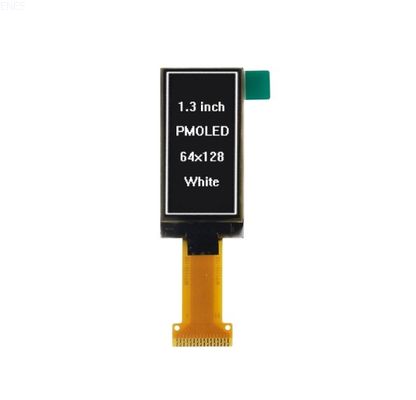

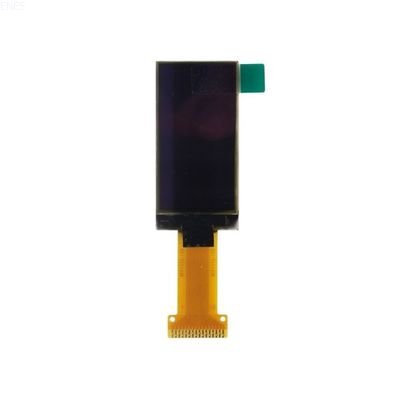

64 X 128 1.3'' Vertical Mono OLED LCD Display 13 Pin White CH1115 I2C 4 Wire

Ampliación de imagen : 64 X 128 1.3'' Vertical Mono OLED LCD Display 13 Pin White CH1115 I2C 4 Wire

Datos del producto:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	ESEN
Certificación:	ISO9001/ISO14001
Número de modelo:	TX130PM-6428G01 el año pasado

Pago y Envío Términos:

Cantidad de orden mínima:	1000 piezas
Precio:	Please make an enquiry
Detalles de empaquetado:	Todos los productos están envasados correctamente.
Tiempo de entrega:	Entre 2 y 4 semanas
Condiciones de pago:	T/T, L/C
Capacidad de la fuente:	300 K/mth

Contacto

Descripción detallada del producto

Display Mode:	Passive Matrix	Display Color:	Monochrome (White)
Trabajo de conducción:	¿Qué es la religión? 1/128	Outline Drawing:	According to the annexed outline drawing
Número de píxeles:	64 por 128	Panel Size:	17.1 x 35.8 x 1.43(mm)
Área activa:	14.7 x 29.42 (mm)	Pixel Pitch:	0.23 x0.23(mm)
Pixel Size:	0.21 x 0.21 (mm)	Driver IC:	SSD1312
Programa Marco C Número:	NFP1312-23 y NFP1312-23, incluidos los siguientes:	Interfaz:	SPI de 4 cables, I2C
Luminance:	120cd/m2	FPC Connecting Mode:	13 Pin Soldering FPC
Datasheet:	Please contact service
Resaltar:	Vertical OLED LCD Display , 64 X 128 OLED LCD Display , CH1115 pm oled

Display LCD mono OLED vertical de 64 x 128 y de 1,3 pulgadas

Interfaz de alambre 13 Pin White CH1115 I2C 4

Especificaciones técnicas

Atributo	Valor
Modo de muestra	Matriz pasiva
Muestra el color	Monocromático (blanco)
Trabajo de conducción	¿Qué es la religión? 1/128
Número de píxeles	64 x 128
Tamaño del panel	17.1 x 35,8 x 1,43 mm
Área activa	14.7 x 29.42 (mm)
Pitch de los píxeles	0.23 x 0,23 mm)
Tamaño de los píxeles	0.21 x 0,21 (mm)
IC del controlador	El SSD1312
Interfaz	SPI de 4 cables, I2C
Luminancia	120 cd/m2
Modo de conexión FPC	13 FPC para soldadura de pines

Resumen del producto

1.3 pulgadas de pantalla PMOLED monocromática vertical con resolución 64 x 128, con un paquete COG y salida monocromática blanca.El módulo de visualización OEL de tipo plegable X130-6428TSWWG01-H13 ofrece un rendimiento confiable con opciones de interfaz I2C y SPI de 4 cables.

Dibujo mecánico

Definición del pin

Especificaciones del embalaje

Punto de trabajo	Cantidad
Módulo	810 por caja primaria
Las placas de retención (A)	15 por caja primaria
Total de bandejas (B)	16 por caja primaria (incluida una bandeja vacía)
Cuadro primario (C)	1 ~ 4 por cartón (4 como mayor / máximo)

Precauciones para el manejo

Información de seguridad importante

El panel de visualización de vidrio es frágil - evitar impactos mecánicos o caídas
Si el panel se rompe, evitar el contacto con las sustancias orgánicas filtradas
No aplique presión a la superficie de la pantalla o a las áreas circundantes
La superficie del polarizador se araña fácilmente - manejar con cuidado
Limpiar las superficies sucias únicamente con cinta de limpieza de plástico n.o 810 o equivalente
Evite los disolventes, el agua o respirar en la superficie del polarizador
Manipulación con cuidado durante la instalación de la carcasa del sistema
No se aplique tensión a los circuitos integrados del conductor o a las secciones moldeadas
Nunca desmonte ni modifique el módulo de visualización
Asegurar una correcta puesta a tierra al manipular para evitar daños estáticos
Retire cuidadosamente la película protectora antes del montaje.
Evite el funcionamiento en condiciones de alta humedad o de altas temperaturas

Documentación técnica

Para obtener las especificaciones completas y las características eléctricas, póngase en contacto con nuestro departamento de servicio para obtener la hoja de datos.
