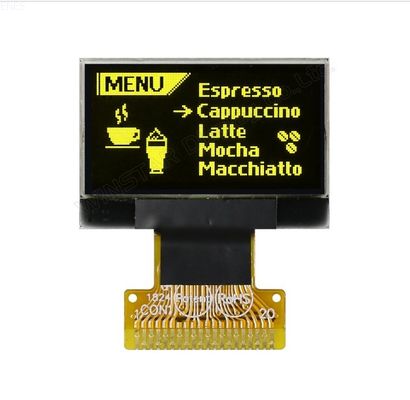

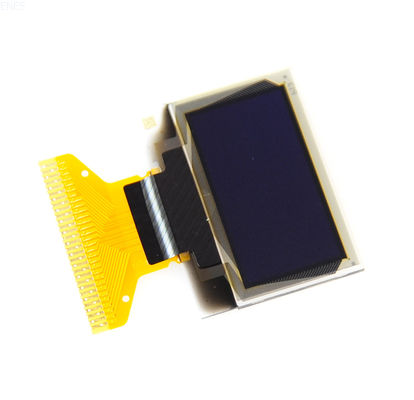

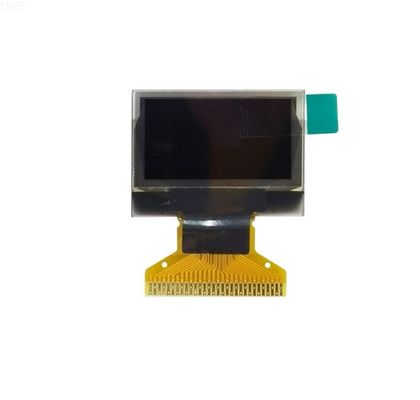

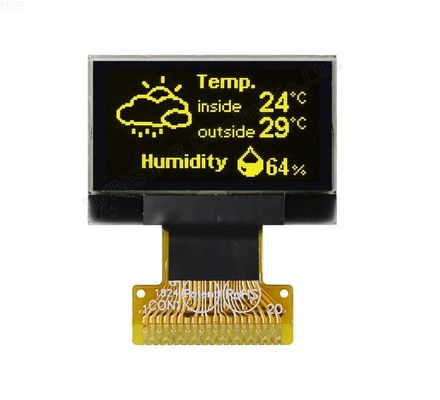

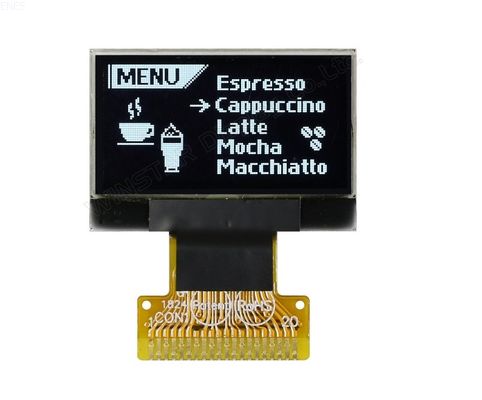

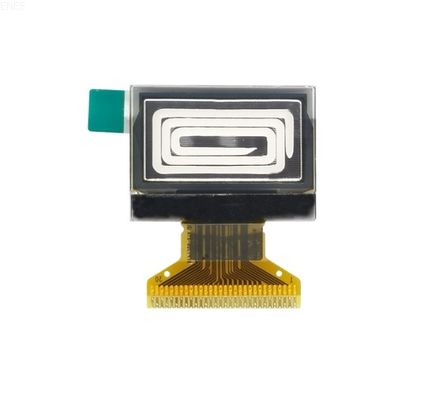

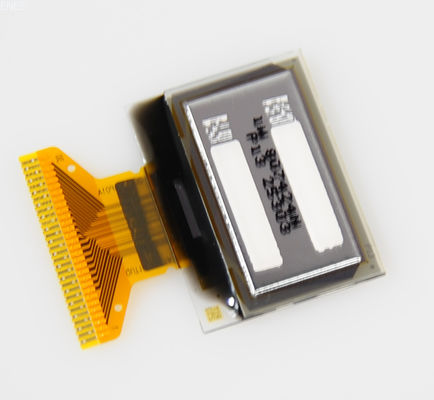

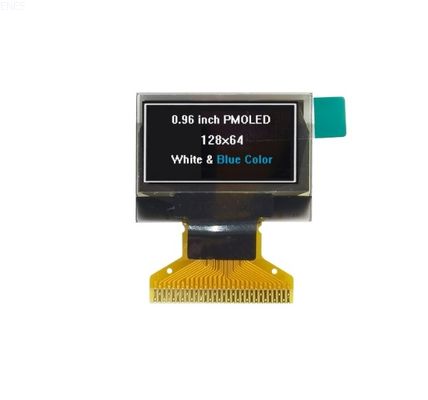

Módulo de pantalla OLED SSD1315 de 0.96 pulgadas
Módulo de visualización OEL de tipo plegable con 128 x 64 paquete monocromático de engranaje
Especificaciones del producto
| Atributo |
Valor |
| Tamaño |
0.96 pulgadas |
| Color de visualización |
Blanco / amarillo |
| Impulso |
1/64 deber |
| Dibujo de contorno |
Según el dibujo del esquema anexado |
| Número de píxeles |
128x64 |
| Tamaño del panel |
26.7 x 19.26 x 1.45 (mm) |
| Área activa |
21.74 x 11.175 (mm) |
| Píxel |
0.17 x 0.175 (mm) |
| Tamaño de píxel |
0.15 x 0.15 (mm) |
| Estructura |
Diente |
| Beer |
SSD1315 |
| Fuente de alimentación de 3V |
1/64 deber |
| Interfaz |
SPI, I2C |
Descripción del Producto
HP096-2864KLBAG01-H30 es un módulo de pantalla OLED gráfica de resolución de 128x64 con un tamaño diagonal de 0.96 pulgadas. Este modelo de grado de consumo ofrece precios competitivos al tiempo que mantiene el rendimiento de calidad.
El módulo presenta SSD1315 IC incorporado y admite interfaces seriales SPI I2C y 3 hilos/4 hilos. Con un voltaje lógico de suministro de 3V y un voltaje de suministro de pantalla de 7.5V, funciona con un servicio de manejo de 1/64. El módulo admite suministro de bomba de carga interna y suministro de VCC externo.
Este módulo OLED gráfico COG de 0.96 pulgadas es ideal para dispositivos portátiles, aplicaciones de inicio inteligente y usos similares. Funciona dentro de un rango de temperatura de -30 ℃ a +70 ℃, con el mismo rango para temperaturas de almacenamiento.
Dibujo técnico
Calificaciones máximas absolutas
| Parámetro |
Símbolo |
Mínimo |
Máximo |
Unidad |
| Voltaje de suministro para la lógica |
VDD |
-0.3 |
4.0 |
V |
| Regulador de bomba de carga |
Vbat |
-0.3 |
6.0 |
V |
| Voltaje de suministro para la visualización |
VCC |
0 |
18.0 |
V |
| Temperatura de funcionamiento |
ARRIBA |
-30 |
+70 |
° C |
| Temperatura de almacenamiento |
TSTG |
-30 |
+70 |
° C |
Características eléctricas
Características eléctricas de DC
| Artículo |
Símbolo |
Condición |
Mínimo |
Típico |
Máximo |
Unidad |
| Voltaje de suministro para la lógica |
VDD |
－ |
2.8 |
3.0 |
3.3 |
V |
| Voltaje de suministro para la visualización |
VCC |
－ |
7.0 |
7.5 |
8.0 |
V |
| Entrada alto voltio. |
VIH |
－ |
0.8 × VDD |
－ |
VDD |
V |
| Entrada bajo voltio. |
Vil |
－ |
0 |
－ |
0.2 × VDD |
V |
Funciones de pin de interfaz
| No. |
Símbolo |
Función |
| 1 |
C2N |
C2P/C2N - Pin para el condensador de la bomba de carga; Conectarse entre sí con un condensador. |
| 2 |
C2P |
|
| 3 |
C1P |
C1P/C1N - Pin para el condensador de la bomba de carga; Conectarse entre sí con un condensador. |
| 4 |
C1N |
|
| 5 |
Vbat |
Fuente de alimentación para circuito convertidor DC/DC. Este es el pasador de fuente de alimentación para el búfer interno del convertidor de voltaje DC/CC. Debe estar conectado a la fuente externa cuando se usa el convertidor. Debe flotar cuando no se usa el convertidor. |
Preguntas frecuentes
¿Hay un panel táctil (pantalla táctil) en la pantalla?
Podemos ofrecerle el RTP (panel táctil resistivo) y CTP (panel táctil capacitivo) si lo necesita.
¿Qué pasa con los términos de pago?
PayPal y la tarjeta de crédito se pueden aceptar para una muestra, T/T pagado por orden de masa. Se puede discutir porcentaje de pago anticipado.
¿Cuánto tiempo puedo obtener los productos?
Depende de la cantidad. Nuestro inventario es principalmente materias primas, semi-terminadas y una pequeña cantidad de productos terminados. Las muestras disponibles en stock se enviarán en 3 días; La entrega de lotes pequeños lleva entre 15 y 20 días hábiles incluyen la producción; La entrega de lotes grandes lleva 20-30 días hábiles. Enumeraremos el costo de tiempo para usted antes del pedido.
¿Puedo confiar en la calidad? Queremos primero la buena calidad.
Nuestra empresa tiene un departamento de control de calidad profesional, y todos los productos son 100% inspeccionados antes del barco. Agradecemos a todos los clientes del mundo que visitan nuestra fábrica para verificar en cualquier momento.
