0.91 inci 128x32 Monochrome OLED Display Module Produsen Dukungan antarmuka 12C Driver IC SSD1306 dengan FPC yang disesuaikan

Gambar besar : 0.91 inci 128x32 Monochrome OLED Display Module Produsen Dukungan antarmuka 12C Driver IC SSD1306 dengan FPC yang disesuaikan

Detail produk:

Tempat asal:	Shenzhen Cina
Nama merek:	ESEN
Sertifikasi:	ISO9001/ISO14001
Nomor model:	HP12832-65-TSWG4P091

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1000 pcs
Harga:	Please make an enquiry
Kemasan rincian:	Semua produk dikemas dengan cara yang benar
Waktu pengiriman:	3-4 minggu
Syarat-syarat pembayaran:	T/T,L/C
Menyediakan kemampuan:	300K/bln

Kontak

Detil Deskripsi produk

Ukuran:	0,91 inci	Titik Matriks:	128 x 32 Titik
Dimensi Modul:	30.0 x11.5 x1.26mm	Daerah Aktif:	22.384 x5.584 mm
Ukuran piksel:	0.152 x 0.152mm	Lapangan Piksel:	0.175 x0.175mm
Mode Tampilan:	Matriks Pasif	Tampilkan Warna:	Putih / Kuning / Langit Biru
Tugas mengemudi:	1/32 Tugas	IC:	SSD1306BZ
antarmuka:	L2C OLED Display/ OLED Display 12c	Jenis:	Grafis
Struktur:	GIGI	Versi OLED yang lebih tipis:	Cocok untuk Perangkat Pakai
Menyoroti:	0.91 inci modul tampilan OLED , Tampilan OLED monokrom 128x32 , SSD1306 driver IC OLED module

Modul Tampilan OLED Monokrom 0,91 inci 128x32 Produsen Mendukung antarmuka I2C Driver IC SSD1306 dengan FPC yang Disesuaikan

Spesifikasi Produk

Ukuran	0,91 inci
Matriks Titik	128 x 32 Titik
Dimensi Modul	30,0 x 11,5 x 1,26mm
Area Aktif	22,384 x 5,584 mm
Ukuran Piksel	0,152 x 0,152mm
Jarak Piksel	0,175 x 0,175mm
Mode Tampilan	Matriks Pasif
Warna Tampilan	Putih / Kuning / Biru Langit
Tugas Penggerak	1/32 Tugas
IC	SSD1306BZ
Antarmuka	Tampilan I2C OLED
Tipe	Grafis
Struktur	COG
Fitur Khusus	OLED versi lebih tipis - Cocok untuk Perangkat yang Dapat Dipakai

Deskripsi Produk

Tampilan OLED mendukung antarmuka I2C

Winstar HP12832-65-TSWG4P091 adalah tampilan OLED kecil populer yang dibuat dari 128x32 piksel, ukuran diagonal 0,91 inci, membuatnya sangat cocok untuk perangkat yang dapat dipakai. Modul ini dibuat dengan IC pengontrol SSD1306 dan mendukung antarmuka I2C dengan pinout FPC 14 pin.

Struktur COG tampilan I2C OLED ini memiliki pengontrol bawaan dengan pembangkitan tegangan yang hanya memerlukan catu daya 3V tunggal. Modul tampilan ini ringan, hemat daya, dan kecil, sehingga cocok untuk perangkat dinding/meter, aplikasi rumah, sistem Cloud/IoT, instrumen genggam, perangkat teknologi cerdas, sistem energi, otomotif, sistem komunikasi, instrumen medis, dan perangkat yang dapat dipakai.

Modul dapat beroperasi pada suhu dari -40℃ hingga +80℃ dengan suhu penyimpanan mulai dari -40℃ hingga +85℃.

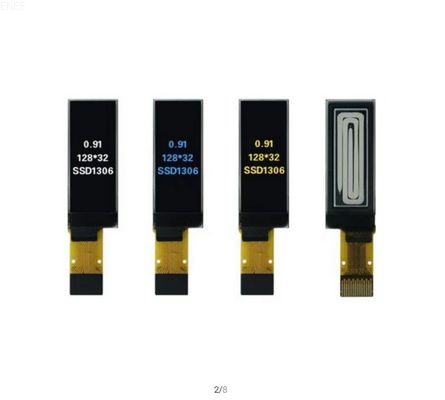

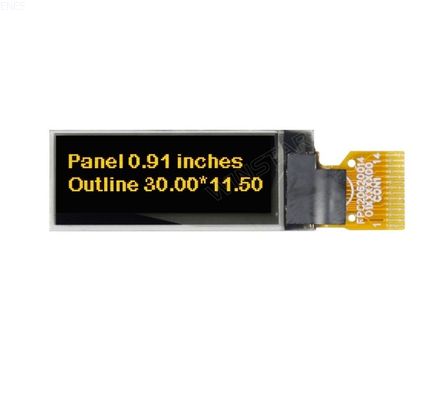

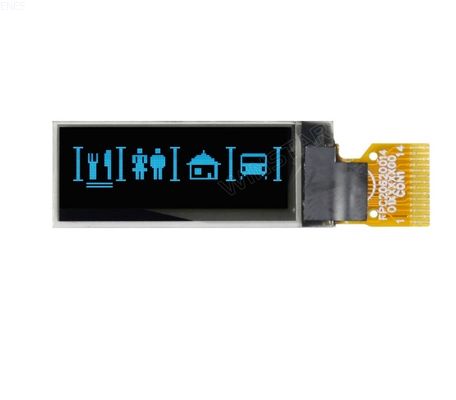

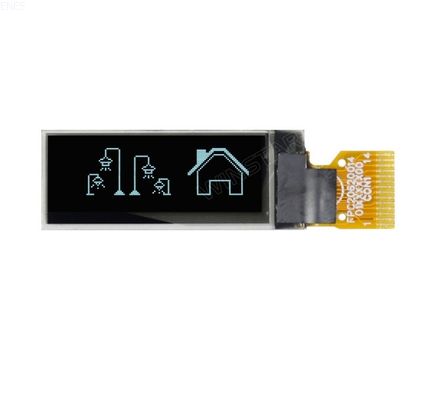

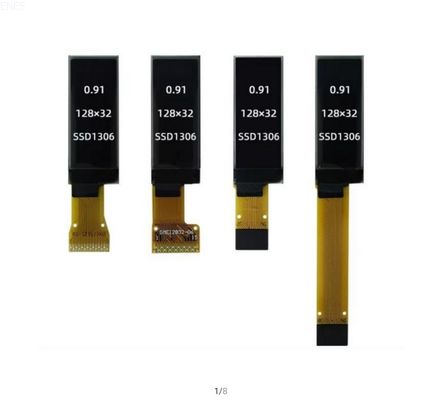

Gambar Produk

Spesifikasi Teknis

Peringkat Maksimum Absolut

Parameter	Simbol	Min	Maks	Satuan
Tegangan Catu Daya untuk Logika	VDD	0	4.0	V
Tegangan Catu Daya untuk Tampilan	VCC	0	16.0	V
Suhu Pengoperasian	TOP	-40	+80	℃
Suhu Penyimpanan	TSTG	-40	+85	℃

Karakteristik Listrik DC

Item	Simbol	Kondisi	Min	Typ	Maks	Satuan
Tegangan Catu Daya untuk Logika	VDD	－	2.8	3.0	3.3	V
Tegangan Catu Daya untuk Tampilan	VCC	－	7	7.25	8	V
Tegangan Tinggi Masukan.	VIH	－	0.8×VDD	－	VDDIO	V
Tegangan Rendah Masukan.	VIL	－	0	－	0.2×VDD	V

Fungsi Pin Antarmuka

Tidak.	Simbol	Fungsi
1	C2P	Terminal Positif dari Kapasitor Inverting TerbangTerminal Negatif dari Kapasitor Boost TerbangKapasitor pompa-muatan diperlukan di antara terminal. Mereka harus mengambang ketika konverter tidak digunakan.
2	C2N
3	C1P
4	C1N
5	VBAT	Catu Daya untuk Sirkuit Konverter DC/DC. Ini adalah pin catu daya untuk buffer internal konverter tegangan DC/DC. Itu harus dihubungkan ke sumber eksternal ketika konverter digunakan. Itu harus dihubungkan ke VDD ketika konverter tidak digunakan.
6	NC	Tidak ada koneksi
7	VSS	Ground Sirkuit Logika. Ini adalah pin ground. Ia bertindak sebagai referensi untuk pin logika. Itu harus dihubungkan ke ground eksternal.
8	VDD	Catu Daya untuk Logika. Ini adalah pin catu tegangan. Itu harus dihubungkan ke sumber eksternal.
9	RES#	Atur Ulang Daya untuk Pengontrol dan Driver. Pin ini adalah masukan sinyal reset. Ketika pin rendah, inisialisasi chip dijalankan.
10	SCL	Mode I2C dipilih, D2, D1 harus diikat bersama dan berfungsi sebagai SDAout, SDAin dalam aplikasi dan D0 adalah masukan jam serial, SCL.
11	SDA
12	IREF	Referensi Arus untuk Penyesuaian Kecerahan. Pin ini adalah pin referensi arus segmen. Resistor harus dihubungkan antara pin ini dan VSS. Atur arus lebih rendah dari 12,5μA.
13	VCOMH	Tegangan Output Tingkat Tinggi untuk Sinyal COM. Pin ini adalah pin masukan untuk tegangan output tingkat tinggi untuk sinyal COM. Kapasitor harus dihubungkan antara pin ini dan VSS.
14	VCC	Catu Daya untuk Panel OEL. Ini adalah pin catu tegangan paling positif dari chip. Kapasitor stabilisasi harus dihubungkan antara pin ini dan VSS ketika konverter digunakan. Itu harus dihubungkan ke sumber eksternal ketika konverter tidak digunakan.

Pertanyaan yang Sering Diajukan

T: Apakah ada Panel Sentuh (Layar Sentuh) pada tampilan?

J: Kami dapat menawarkan RTP (Panel Sentuh Resistif) dan CTP (Panel Sentuh Kapasitif) jika Anda membutuhkannya.

T: Bagaimana dengan ketentuan pembayaran?

J: PayPal dan kartu kredit dapat diterima untuk sampel, T/T dibayarkan untuk pesanan massal. Persentase pembayaran di muka dapat didiskusikan.

T: Berapa lama saya bisa mendapatkan barangnya?

J: Itu tergantung pada kuantitasnya. Sampel yang tersedia dalam stok akan dikirim dalam 3 hari; Pengiriman batch kecil membutuhkan waktu 15-20 hari kerja termasuk produksi; Pengiriman batch besar membutuhkan waktu 20-30 hari kerja.

T: Bisakah saya mempercayai kualitasnya? Kami ingin kualitas yang baik terlebih dahulu.

J: Perusahaan kami memiliki Departemen Kontrol Kualitas profesional, dan semua produk 100% diperiksa sebelum pengiriman. Kami menyambut semua pelanggan dari seluruh dunia untuk mengunjungi pabrik kami untuk memeriksa kapan saja.
