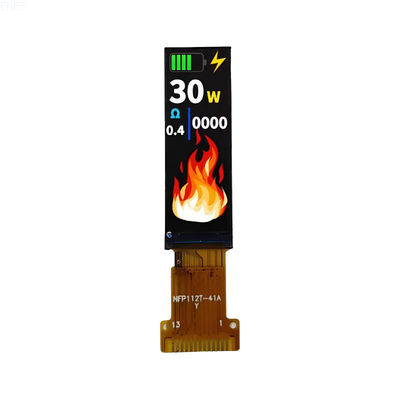

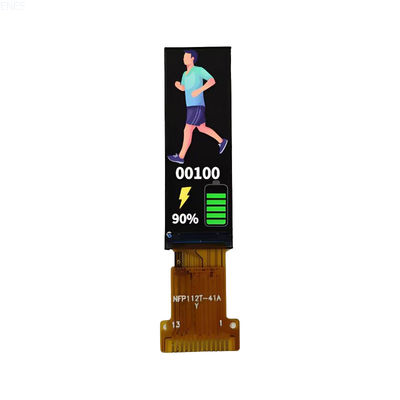

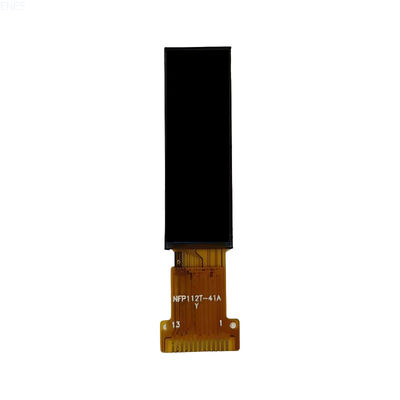

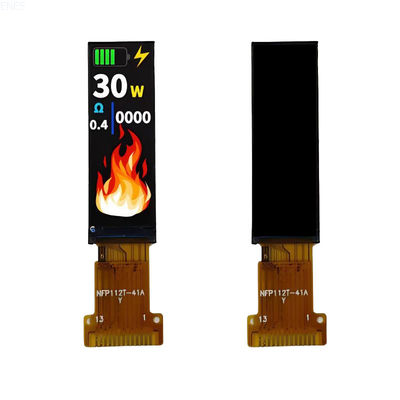

1.12 pulgadas de color completo ALL Tft LCD 350cd Pantalla 50 X160 Dot Array Display 4 IPS Port Serial Pantalla IC GC9D01 Modulo de visualización SPI Soldadura 13 pin

Ampliación de imagen : 1.12 pulgadas de color completo ALL Tft LCD 350cd Pantalla 50 X160 Dot Array Display 4 IPS Port Serial Pantalla IC GC9D01 Modulo de visualización SPI Soldadura 13 pin

Datos del producto:

Place of Origin:	Shenzhen China
Nombre de la marca:	ESEN
Certificación:	ISO9001/ISO14001
Model Number:	T112KTBIG41

Pago y Envío Términos:

Minimum Order Quantity:	1000/PCS
Precio:	Please enquiry
Packaging Details:	All products are packaged in an appropriate and correct manner.
Delivery Time:	2-4 weeks
Payment Terms:	L/C,T/T
Supply Ability:	300K/mth

Contacto

Descripción detallada del producto

LCD Size:	1.12inch(Diagonal)	Display Mode:	Normally black
Resolución:	50 ((H) RGB x 160 ((V)	Dot pitch:	0.2184 (H) x 0.2184(V) um
Área activa:	8.49 ((H) x 27.17 (V) mm	Module size:	10.8(H) x 32.18(V) x2.11(D) mm
Arreglo del color:	Bandas RGB V vertical	Interface:	SPI4 LINE
unidad de circuito integrado:	GC9D01	Luminance(cd/m2):	300 (TYP)
Dirección de visión:	Todos los puntos de vista	Backlight:	1 White LED
Temperatura de funcionamiento.:	-20°C ~ + 70°C	Temperatura de almacenamiento.:	-30℃~+ 80℃
Weight:	1.1g
Resaltar:	1Modulo de visualización TFT LCD de 12 pulgadas , Pantalla de puertos de serie IPS con SPI , Modulo de visualización GC9D01 con pines de soldadura

Módulo de Pantalla LCD TFT A TODO COLOR DE 1,12 Pulgadas

Especificaciones del Producto

Atributo	Valor
Tamaño LCD	1,12 pulgadas (Diagonal)
Modo de Visualización	Normalmente negro
Resolución	50(H)RGB × 160(V)
Paso de Puntos	0.2184 (H) × 0.2184(V) µm
Área Activa	8.49(H) × 27.17(V) mm
Tamaño del Módulo	10.8(H) × 32.18(V) × 2.11(D) mm
Disposición de Color	Franja Vertical RGB
Interfaz	SPI 4 LÍNEAS
IC de Control	GC9D01
Luminancia	300 cd/m² (TÍP)
Dirección de Visualización	Todas las Vistas
Retroiluminación	1 LED Blanco
Temperatura de Funcionamiento	-20℃ a +70℃
Temperatura de Almacenamiento	-30℃ a +80℃
Peso	1.1g

Descripción del Producto

Pantalla LCD TFT A TODO COLOR de 1,12 pulgadas y 300 cd con Pantalla de Matriz de 50 × 160 puntos, que presenta una Pantalla de Puerto Serie IPS de 4 con Módulo de Pantalla IC GC9D01 y Soldadura SPI de 13 Pines.

Número de Modelo: T0112KTBIG41

Origen: China

Pedidos Pequeños: Aceptados

Descripción General

T112KTBIG41 es un módulo LCD TFT de matriz de puntos de 50RGB × 160 compuesto por un panel LCD TFT, circuitos integrados de controlador, FPC y una unidad de retroiluminación.

Dibujo Mecánico

Definición de Pines

El conector FPC se utiliza para la interfaz electrónica del módulo.

NO.	Símbolo	Descripción
1	NC	Sin Conexión
2	NC	Sin Conexión
3	SDA	Pin de entrada/salida de la interfaz SPI
4	SCL	La señal restablecerá el dispositivo y debe aplicarse para inicializar correctamente el chip (bajo activo)
5	RS	Pin de selección de datos/comandos de visualización en la interfaz serie de 4 líneas
6	RESET	Señal de reinicio del dispositivo (bajo activo)
7	CS	Pin de selección de chip (bajo habilitado, alto deshabilitado)
8	GND	Tierra de alimentación
9	NC	Sin Conexión
10	VDD	Fuente de alimentación para analógico
11	LEDK	Cátodo LED
12	LEDA	Ánodo LED
13	GND	Tierra de alimentación

Ventajas del Equipo

Velocidad de respuesta rápida, que admite el servicio de espera las 24 horas
Soporte de ventas local en 10 países (Europa, América del Norte, Asia, Australia y Brasil)
Equipo profesional con amplia experiencia en diseño, fabricación y control de calidad de pantallas LCD TFT
Soporte comercial flexible para proyectos de todos los tamaños de lote (pequeños, medianos y grandes)
