1.54 pulgadas 240x240 IPS Cuadrado Reloj TFT LCD Modulo de pantalla ST7789V SPI LCD Display Panel táctil opcional

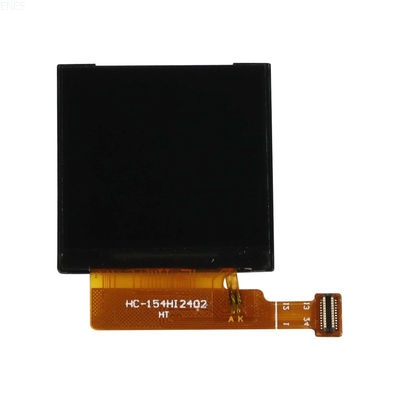

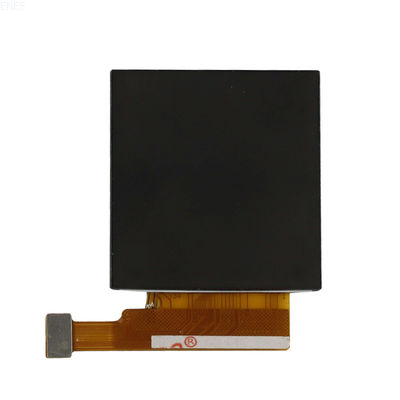

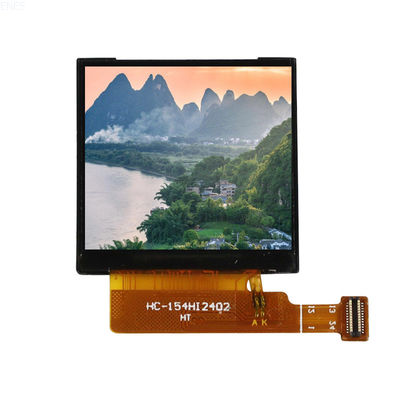

Ampliación de imagen : 1.54 pulgadas 240x240 IPS Cuadrado Reloj TFT LCD Modulo de pantalla ST7789V SPI LCD Display Panel táctil opcional

Datos del producto:

Lugar de origen:	Shenzhen, China
Nombre de la marca:	ESEN
Certificación:	ISO9001/ISO14001
Número de modelo:	T-154HI2402

Pago y Envío Términos:

Cantidad de orden mínima:	500 piezas
Precio:	can be negotiated
Detalles de empaquetado:	En cartón, caja, EPE, bandeja de ampollas.
Tiempo de entrega:	8 a 12 días hábiles
Condiciones de pago:	L/C,T/T
Capacidad de la fuente:	300 K/mth

Contacto

Descripción detallada del producto

Tamaño:	1.54TFT	Dimension:	31.52（W）* 33.72（H） *1.90(T)
Área activa:	27.72 por 27.72	Number OfDots:	240 * RGB * 240
LCD Type:	a-Si TFT	Viewing Direction:	ALL
IC del controlador:	Se aplicará el procedimiento siguiente:	Tipo de interfaz:	El SPI
Operating Temperature:	-20℃~ 70℃	Storage Temperature:	-30℃~ 80℃
Tipo de luz de fondo:	3 LEDs	Luminance:	Customizable
Interface Pins:	24PIN SPI/MCU	Con/Sin TSP:	Sin TP/con CTP
Servicio a medida:	FPC, CTP (paño táctil capacitivo), RTP (paño táctil resistivo), definición de pines, embalaje, placa
Resaltar:	Pantalla LCD IPS TFT de 1 , 54 pulgadas , Módulo de pantalla de reloj cuadrado de 240x240

1.54 pulgadas 240×240 IPS Cuadrado Reloj TFT módulo de pantalla LCD

Módulo de pantalla LCD ST7789V SPI de alta calidad con capacidades opcionales de panel táctil, diseñado para aplicaciones de relojes y soluciones de pantalla compactas.

Especificaciones del producto

Atributo	Valor
Tamaño	1.54TFT
Dimensión	31.52 ((W) × 33.72 ((H) × 1.90 ((T) mm
Área activa	27.72 × 27.72 mm
Número de puntos	240 × RGB × 240
Tipo de pantalla LCD	a-Si TFT
Dirección de visión	Todos los
IC del controlador	Se aplicará el procedimiento siguiente:
Tipo de interfaz	El SPI
Temperatura de funcionamiento	-20 °C a 70 °C
Temperatura de almacenamiento	-30 °C a 80 °C
Tipo de luz de fondo	3 LEDs
Luminancia	Personalizable
Pinos de interfaz	Se aplicará el código de identificación de la unidad de control.
Opciones del panel táctil	Sin TP/con CTP
Servicios personalizados	FPC, CTP (paño táctil capacitivo), RTP (paño táctil resistivo), definición de pines, embalaje, placa HD-MI

Características técnicas

La pantalla utiliza 3 líneas y 2 canalespara una transmisión eficiente de la señal y un rendimiento de visualización.

Especificaciones eléctricas

Características de la CC

Punto de trabajo	El símbolo	- ¿ Qué?	Tipo de producto	- ¿ Qué es?	Unidad
Puerta TFT en tensión	VGH	- ¿Qué quieres decir?	15	- ¿Qué quieres decir?	V.
Puerta TFT fuera de tensión	VGL	- ¿Qué quieres decir?	-10 años	- ¿Qué quieres decir?	V.
TFT tensión del electrodo común	Vcom	- ¿Qué quieres decir?	- ¿Qué es?	- ¿Qué quieres decir?	V.

Características del CA

Para las características detalladas del CA, véase el SPEC del CI del conductor ST7789V.

Condiciones de funcionamiento típicas

Punto de trabajo	El símbolo	- ¿Qué es eso?	Es el tipo.	- ¿Qué quieres decir?	Unidad
Tensión de alimentación analógica	VCI	2.5	2.8	3.3	V.
Tensión de alimentación digital	VDD	2.5	2.8	3.3	V.
Voltado de alimentación de entrada y salida	CICV	1.65	1.8/2.8	3.3	V.
Alta tensión de entrada	VIH	0.8*IOVCC	-	CICV	V.
Baja tensión de entrada	VIL	0	-	0.2*IOVCC	V.
Ventilación de salida	VOH	0.8*IOVCC	-	-	V.
Baja tensión de salida	VOL	-	-	0.2*IOVCC	V.
